5 骨架底部的挡墙，可使变压器与PCB板产生固定的作用；为焊锡时产生的锡堆与PCB板，和磁芯与PCB板，提供一定距离空间；隔离磁芯与锡堆，避免发生耐压不良。

6 骨架中的凸点、凹点或倒角，可决定变压器使用时放置方向或针脚顺序。

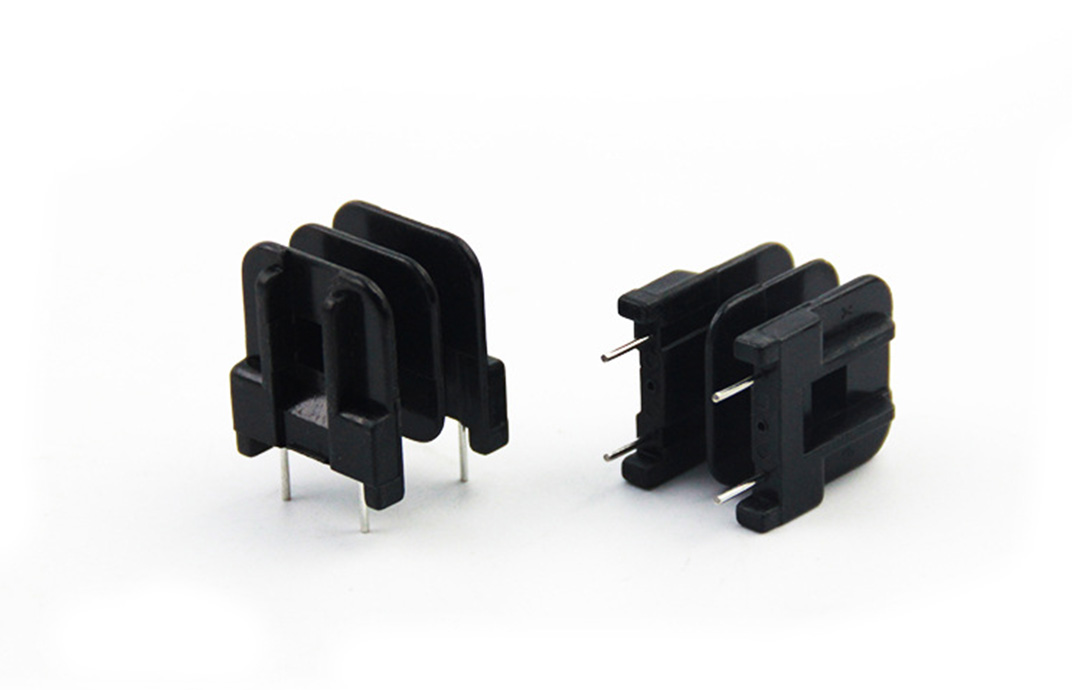

变压器骨架-分类

骨架一般按变压器所使用的磁芯(或铁芯)型号进行分类，有EI、EE、EF、EPC、ER、RM、PQ、UU等型号，而每个型号又可按磁芯(或铁芯)大小进行区分，如EE5、EE8、EE13、EE19等大小不一的型号。骨架按形状分为：立式和卧式两种；按变压器的工作频率又分为高频骨架和低频骨架两种，这里所讲的频率，并不是指使用的次数，而是指变压器在工作时周期性变化的次数，单位是赫兹(Hz)，简称赫，也常用千赫(kHz)或兆赫(MHz)或GHz做单位；按骨架的针脚使用性质，又分为传统式骨架（DIP）和帖片式骨架（SMD）两种。
